01

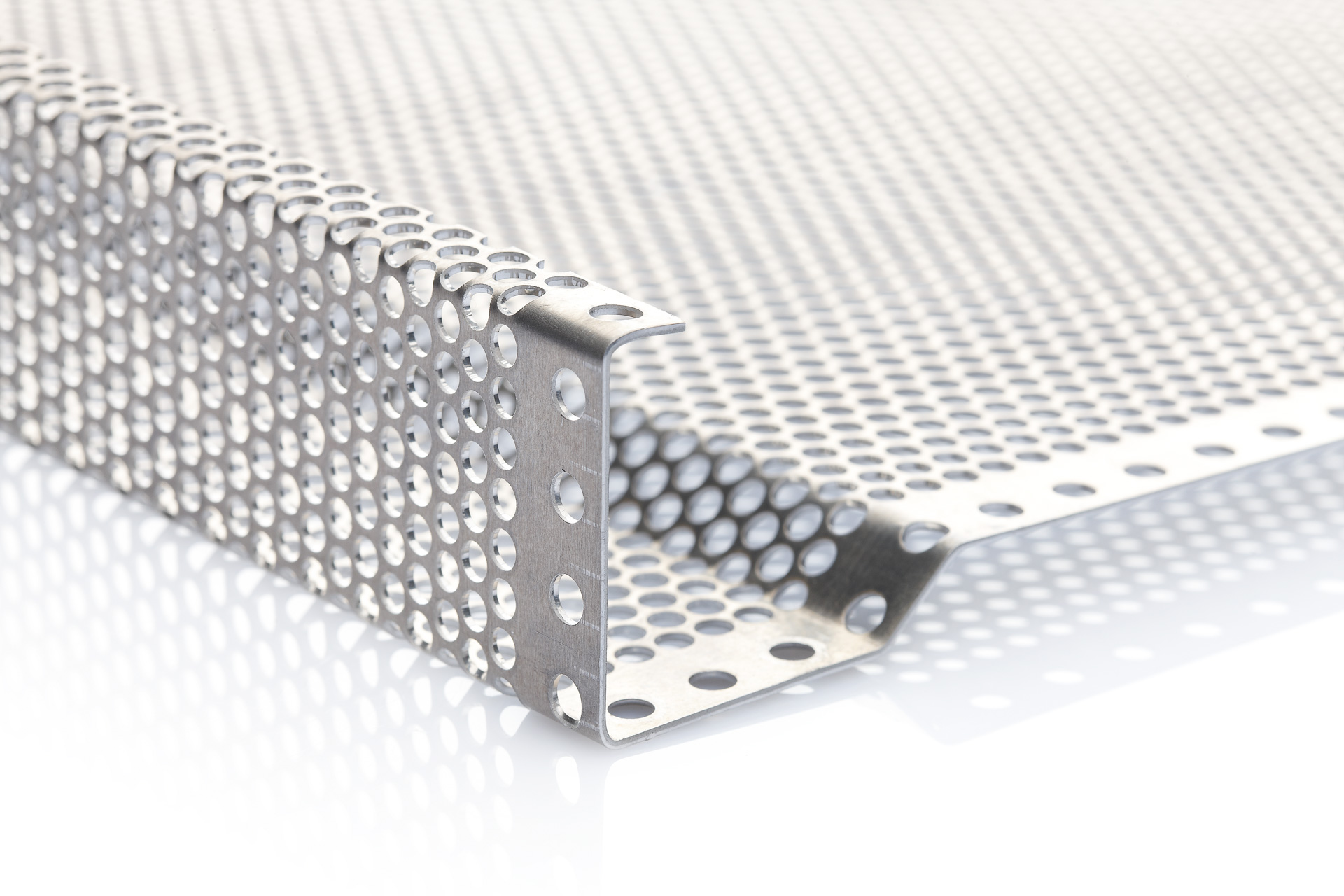

Belüftungsblech
Abmessung: 430 x 440 x 50 mm
Werkstoff: Aluminium, 1 mm
Oberfläche: Blank
Besonderheiten: Lochung passt auf Umschlag im Gehäuse.
Werkstoff: Aluminium, 1 mm
Oberfläche: Blank
Besonderheiten: Lochung passt auf Umschlag im Gehäuse.
02

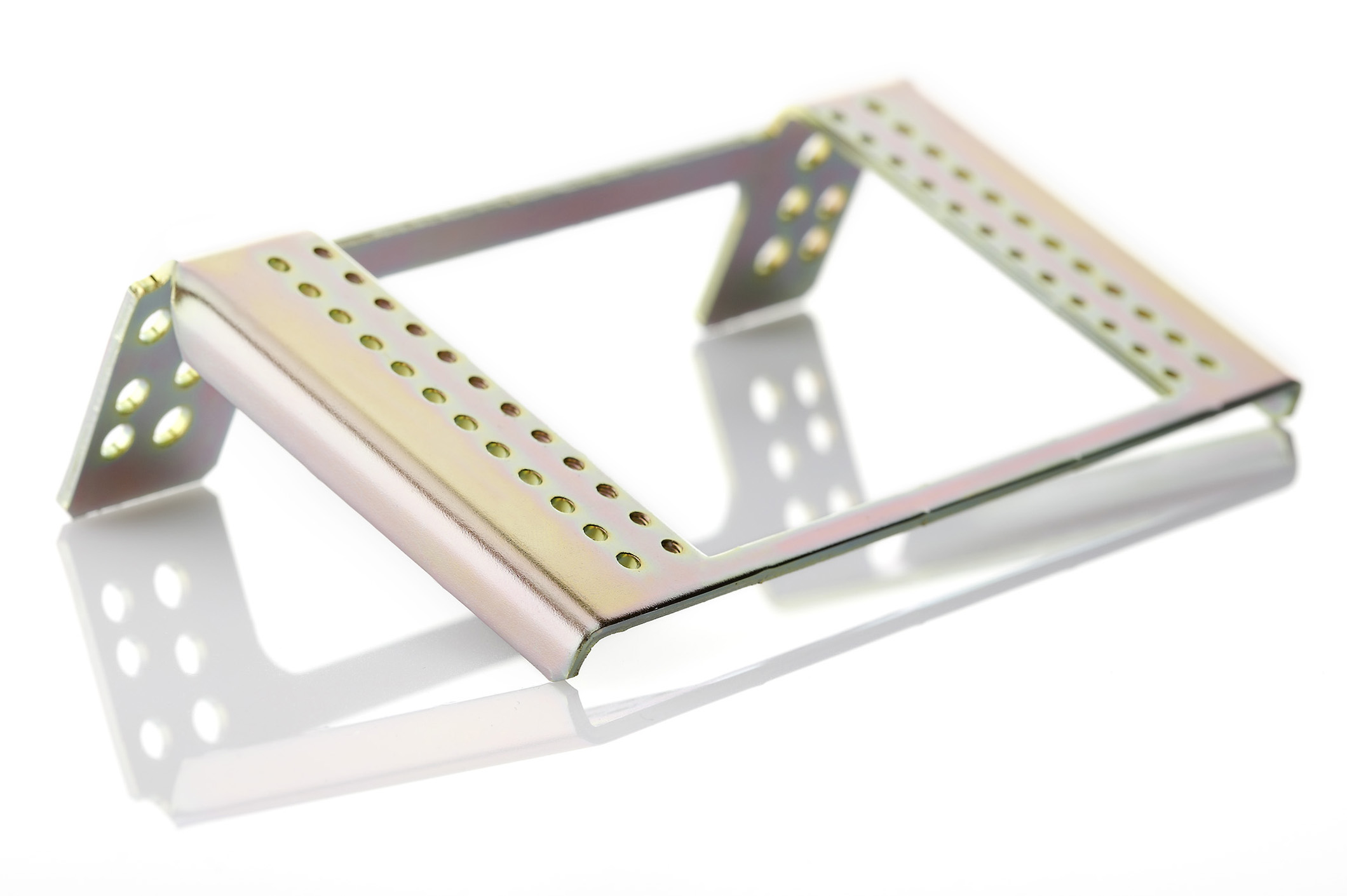

Steckerblech
Abmessung: 150 x 100 x 30 mm
Werkstoff: Stahl, 2 mm
Oberfläche: Verzinkt, gelb chromatiert.
03

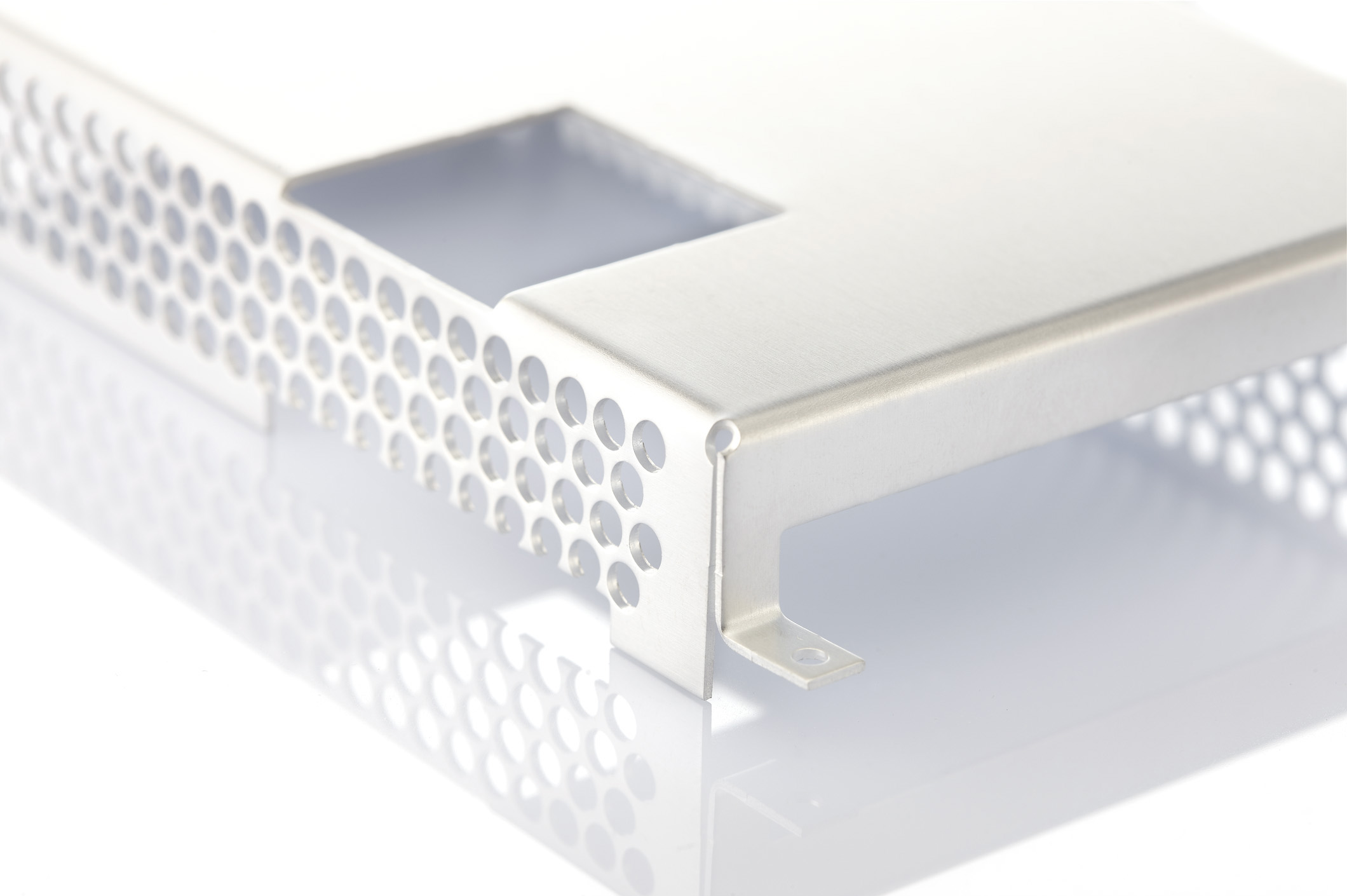

Abdeckhaube
Abmessung: 180 x 100 x 30 mm
Werkstoff: Aluminium, 0,8 mm
Oberfläche: Farblos chromatiert
04

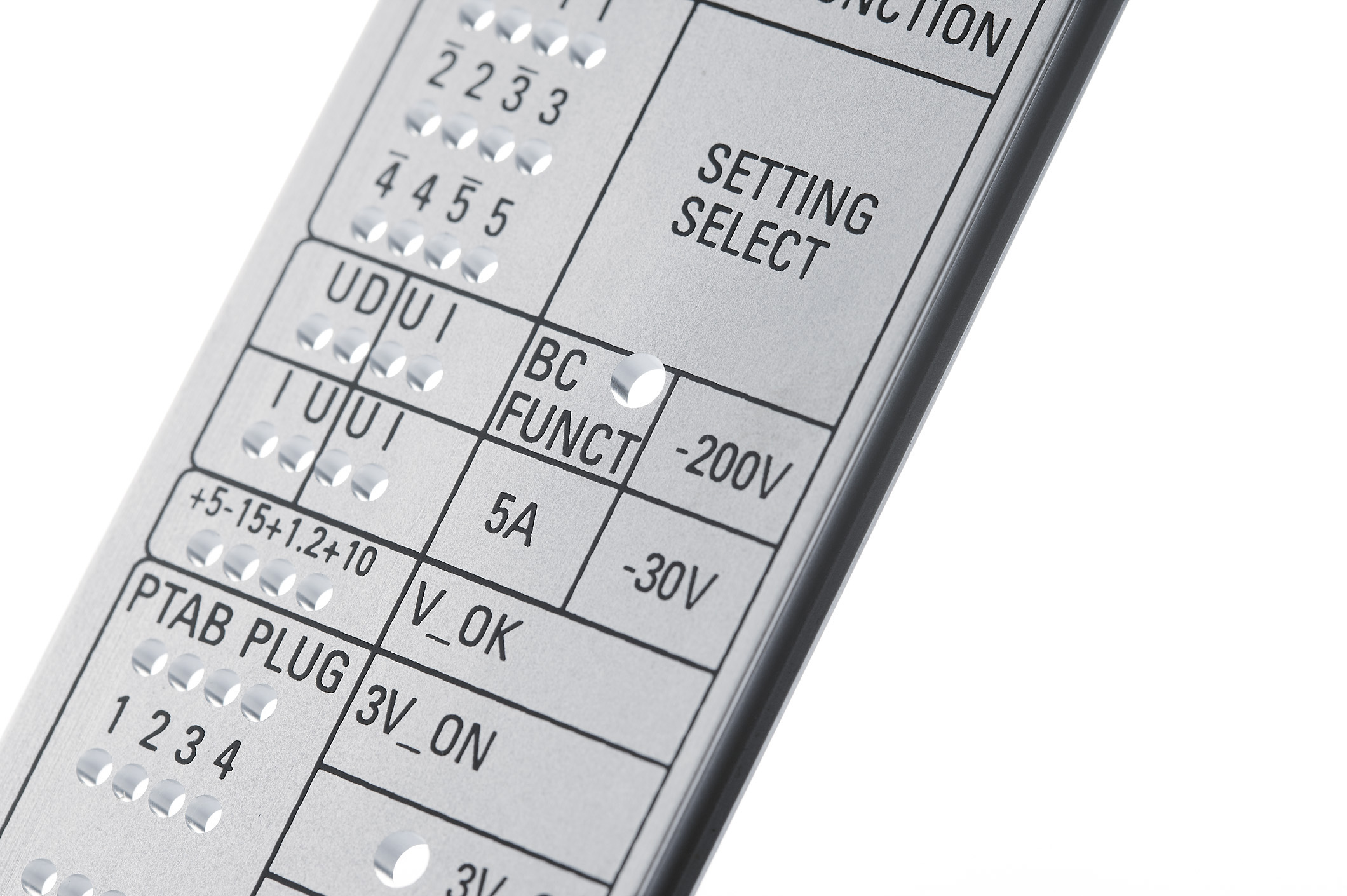

Frontplatte aus Profil
Abmessung: 262 x 50 x 2,5 mm
Werkstoff: Aluminium
Oberfläche: Farblos chromatiert und bedruckt
Besonderheiten: Aus Strangpressprofilen gefertigte, HF-dichte Frontplatte, mit kundenspezifischem Lochbild und Bedruckung.
Werkstoff: Aluminium
Oberfläche: Farblos chromatiert und bedruckt
Besonderheiten: Aus Strangpressprofilen gefertigte, HF-dichte Frontplatte, mit kundenspezifischem Lochbild und Bedruckung.
05

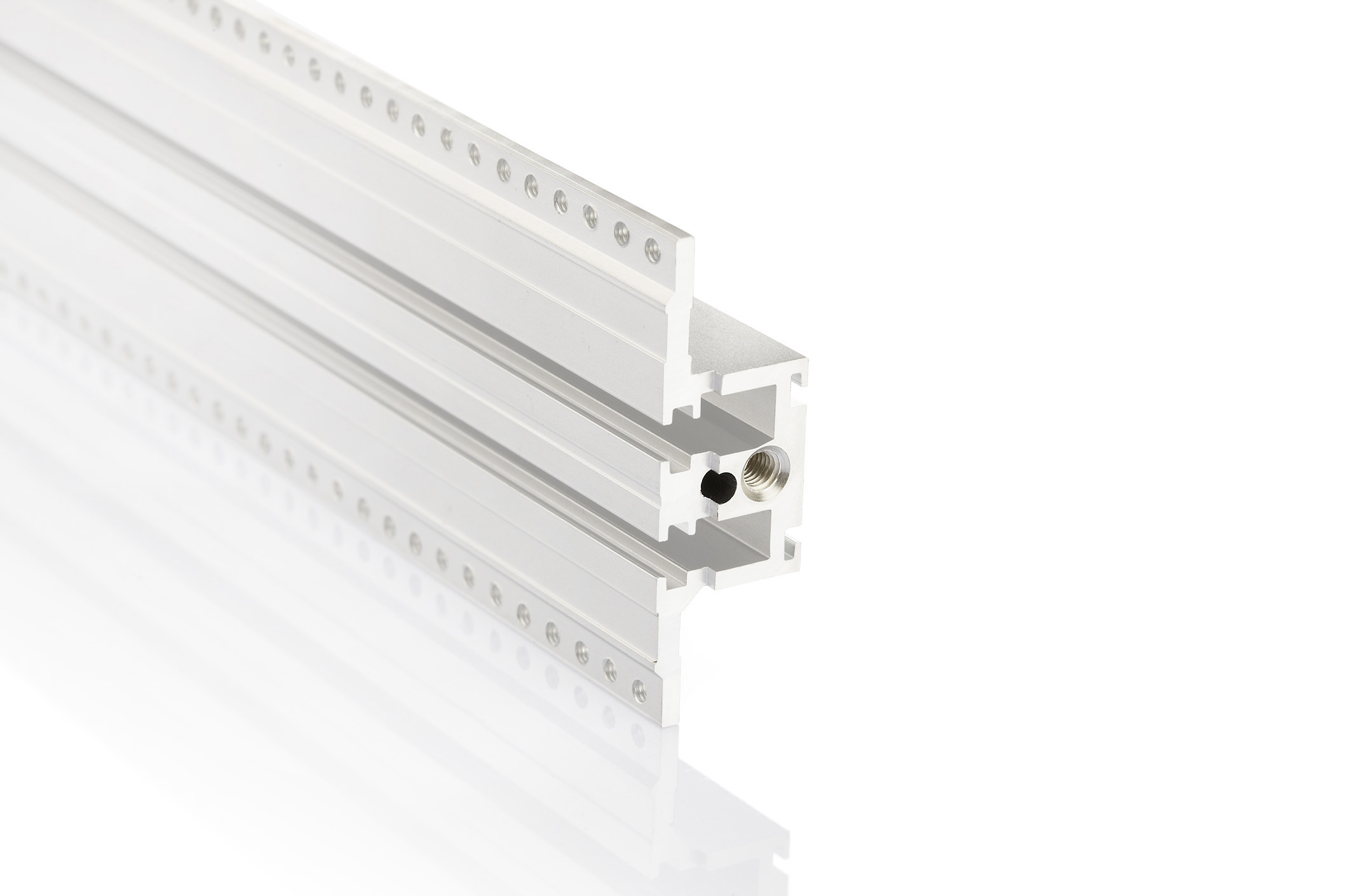

Mittlere Profilschiene
Abmessung: 432 x 50 x 20 mm
Werkstoff: Aluminium
Oberfläche: Farblos chromatiert
Besonderheiten: 168 x Gewinde M2,5 im Raster 5,08 mm
Werkstoff: Aluminium
Oberfläche: Farblos chromatiert
Besonderheiten: 168 x Gewinde M2,5 im Raster 5,08 mm
06

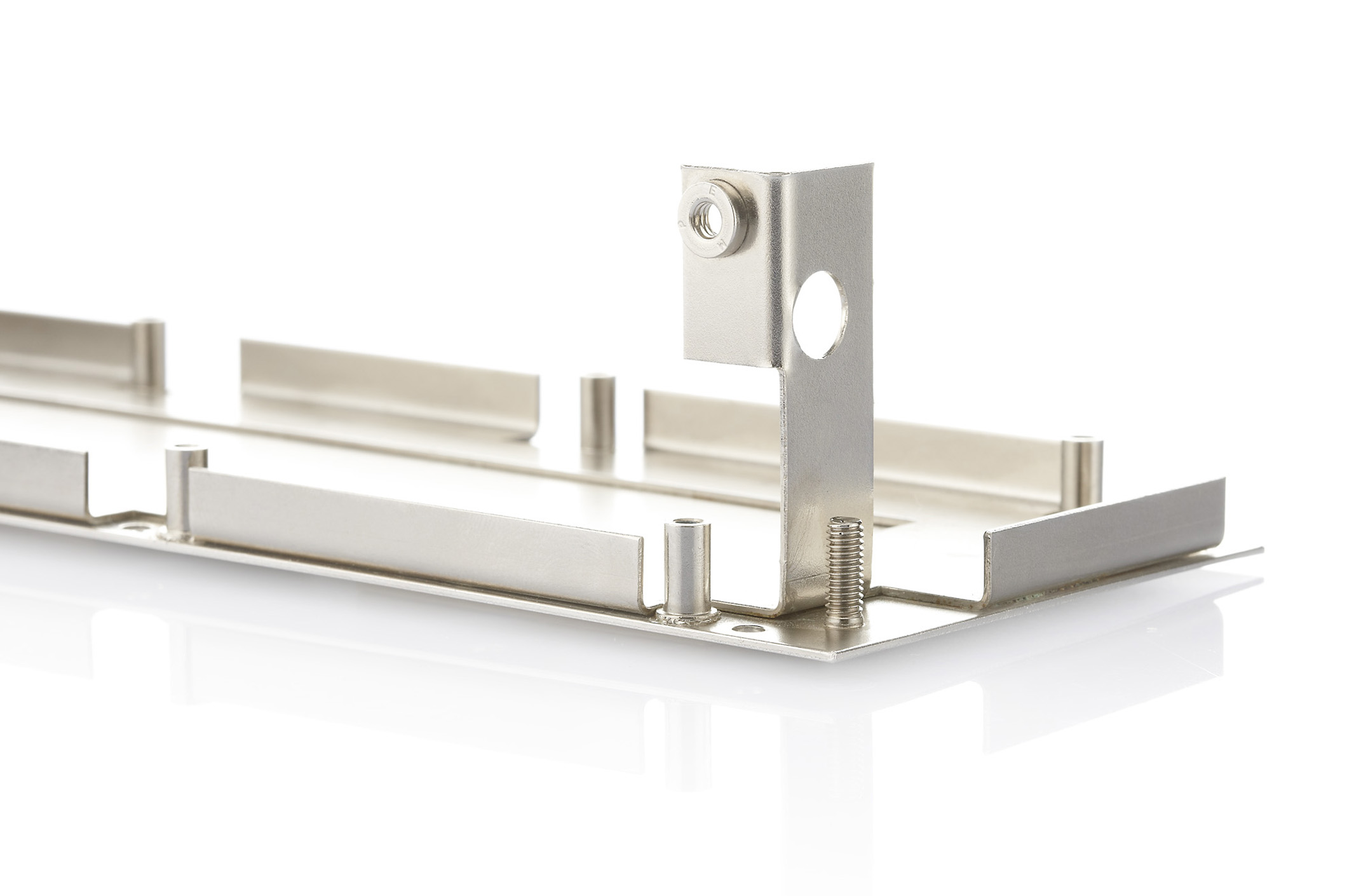

Trafoabdeckung
Abmessung: 230 x 80 x 50 mm
Werkstoff: Stahl, 1 mm
Oberfläche: Verkupfert und anschl. vernickelt
Besonderheiten: Einzelteile punktgeschweißt, mit Schweißbolzen und Einpressmuttern.
Werkstoff: Stahl, 1 mm
Oberfläche: Verkupfert und anschl. vernickelt
Besonderheiten: Einzelteile punktgeschweißt, mit Schweißbolzen und Einpressmuttern.
07

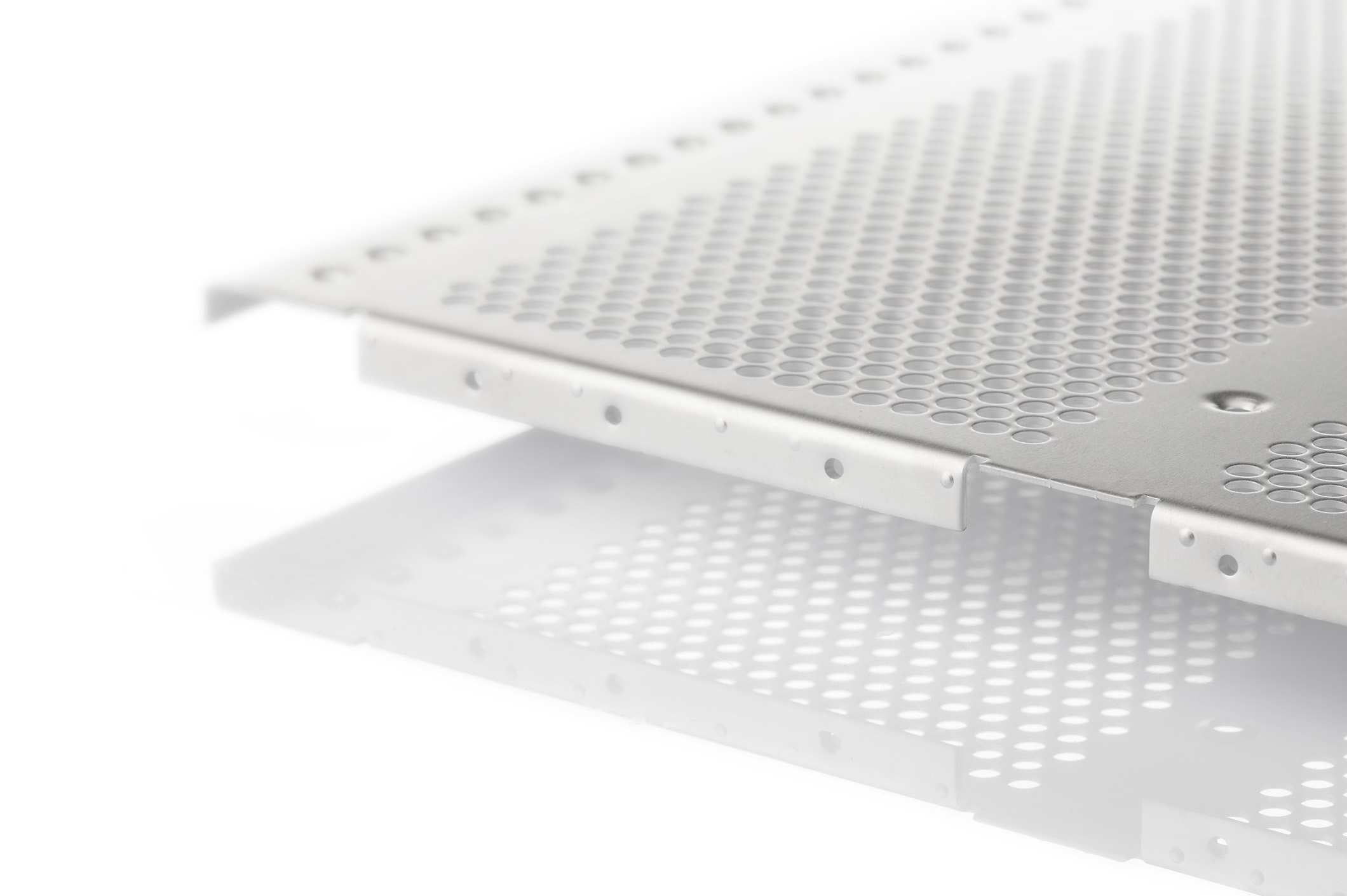

HF-Abdeckblech
Abmessung: 431 x 280 x 9 mm
Werkstoff: Aluminium, 1 mm
Oberfläche: Farblos chromatiert
Besonderheiten: Kundenspezifische 4 mm Lochung mit diversen Befestigungsmöglichkeiten.
Werkstoff: Aluminium, 1 mm
Oberfläche: Farblos chromatiert
Besonderheiten: Kundenspezifische 4 mm Lochung mit diversen Befestigungsmöglichkeiten.
08
Rückwand
Abmessung: 432 x 262 x 2,5 mm
Werkstoff: Aluminium, 2,5 mm
Oberfläche: Farblos eloxiert und bedruckt.
Besonderheiten: Keine
Werkstoff: Aluminium, 2,5 mm
Oberfläche: Farblos eloxiert und bedruckt.
Besonderheiten: Keine
